晶振界中第一顆“溫補32.768K”時鐘單元！
來源：http://www.mxsir.cn 作者：康華爾網站編輯部 2016年09月25
網站來源于：http://www.mxsir.cn/blog/ 轉載必須注明出處！！！
時鐘溫補振蕩器主要應用特征“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”產品應用領域：智能穿戴，智能手表，智能手機，智能電子寵物，智能機器人，智能電表，智能水表，智能金融處理系統，智能網銀應用U盾，智能車載系統，智能車載遙控設備等目前市場高端智能電子產品。
愛普生晶振 本商品的主要規格
愛普生晶振系列“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”為了應對人民對電子產品的應用越來越嚴格，對電子時鐘準確度越來越注重，愛普生晶振產品對各產品領域應用程序?qū)r(shí)間精度的要求越來越高。而車載音頻設備、車內時鐘及儀表等用于車載的元器件則要求在周?chē)鷾囟葪l件劇烈變化的條件下亦不會出現時間偏差的高精度。而且，在電子設備集成化、小型化不斷加速以及顧客環保意識不斷增強的背景之下，各種市場均要求元器件具備高精度、小型化及低耗電性能的石英晶振系列產品。
但是常規石英晶振，實時時鐘模塊由石英晶體單元、振蕩電路與時鐘芯片組合而成。通常情況下，隨著組成部件小型化以及高密度實裝的不斷進展，精度的維持和提高將變得越來越困難。
SEIOKO EPSON CORPORATION 最新發布消息常規石英晶體振蕩器，時鐘應用32.768KHz規格，現以最新技術添加溫度補償功能，也就是說32.768KHz時鐘晶體不是單純的時鐘晶體這么簡單了。愛普生時鐘晶體從RX8900系列到RA8900SA現在的RA8900CE晶體振蕩器可以說是功能強大到無與倫比，單純的32.768Khz晶體單元加上了電壓有源化就變成了有源時鐘晶體振蕩器，現在又加上了溫度補償功能，實現了有源溫度補償時鐘晶體振蕩器，好比老虎添加了翅膀，狐貍穿上了防彈衣，從此32.768KHz時鐘晶體在也不用擔心高低溫差距問題而導致精度大幅的偏差了。
愛普生晶振 “RA8900SA系列”與“RX8900系列”“RA8900CE”新陣容，此系列晶振時鐘晶體振蕩器經過了漫長的試驗調整，現終于可以開始量產了，并且接受市場訂貨了。

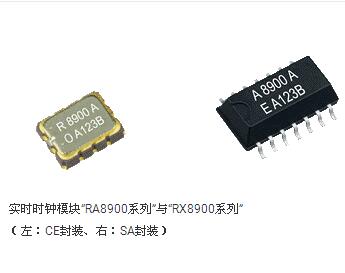

“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”主要特征與參數尺寸對比，具有商品小型化，適合應用智能穿戴小尺寸產品，低損耗低電量等特征，非常適合在目前市場小型化智能穿戴中電池能夠長久應用。比如：目前市場上的智能手表，電池應用時間在12小時，如果使用低損耗，低電流電量的愛普生晶振等產品，可使電池應用壽命延長在24小時的待機時間。現在精工愛普生公司對于此款商品完全量產供應民用產品。“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”用于車載，符合“AEC-Q200※3”標準，“RX8900系列”為了對應市場各個領域的需求，產品分別準備了兩款型號尺寸：一款為3.2×2.5×1.0t(Max.)mm，是本公司的實時時鐘模塊中最小的尺寸；另一種為10.1×7.4×3.3t(Max.)mm，與本公司原有商品（型號末尾為“SA”的實時時鐘模塊“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”，“RA8900CE愛普生晶振”有尺寸互換性。
為此，溫補晶振應用獨自的QMEMS※4技術生產出高精度的音叉型振蕩單元，并應用能夠在最佳條件下驅動該振蕩單元的電路制造技術（半導體技術），使本系列商品既實現了高精度和小型之特征，又將消耗電流控制在0.70µA(Typ.)，實現了本公司原有商品（RX-8803SA）同等水平。
這四種商品在出廠前均調整了頻率精度，在保證了精度的基礎上提供給顧客，顧客在使用時不需要調節頻率，所以可大幅度提高設計效率和產品質量。
本系列商品將為各種電子設備提供高精度時刻，并為實現小型化與低耗電化做出貢獻。身為石英元器件的引領企業，愛普生將應用獨創技術，不斷地為顧客提供放心、安全及便利的商品。
■本商品的主要規格
系列名稱 RA8900系列 RX8900系列
型號 RA8900SA RA8900CE RX8900SA RX8900CE
溫度補償工作電壓 2.0 V ~ 5.5 V
計時電源電壓 1.6 V ~ 5.5 V
電流消耗 0.70 µA(Typ.) (工作電壓為3.0 V時)
1.40 µA(Max.) (工作電壓為3.0 V時)
頻率精度 UA : ±3.4×10-6 / -40°C - +85°C (相當于月差9秒)
UB : ±5.0×10-6 / -40°C - +85°C (相當于月差13秒)
UC : ±5.0×10-6 / -30°C - +70°C (相當于月差13秒)
接口 I2C Bus接口
基本性能 時鐘和日歷、報警、定時器、頻率輸出、溫度傳感器與內建電源切換等
依據的車載設備標準 AEC-Q200 -
外形尺寸 10.1×7.4×3.3t(Max.) 3.2×2.5×1.0t(Max.) 10.1×7.4×3.3t(Max.) 3.2×2.5×1.0t(Max.)
【愛普生晶振DTCXO】簡稱：
DTCXO，是數字溫度補償石英晶振的簡稱縮寫，也是CRYATAL演變成Osc Crystal-TCXO-溫補晶振的一個過程。
溫補晶振的主要作用就是應對，產品在高溫工作中，使晶體產生了溫度變化從而導致頻率偏差太遠而采取溫度補償模式，使晶體頻率保持在一個標準應用范圍。比如TCXO溫補晶振在工作中得到了溫度傳感器，發出的信號，愛普生溫補晶振在得到了信號采用溫度補償功能給時鐘產品彌補的一定的準確頻率，以便獲得一個高標準時鐘頻率。
.jpg)
時鐘溫補振蕩器主要應用特征“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”產品應用領域：智能穿戴，智能手表，智能手機，智能電子寵物，智能機器人，智能電表，智能水表，智能金融處理系統，智能網銀應用U盾，智能車載系統，智能車載遙控設備等目前市場高端智能電子產品。
愛普生晶振 本商品的主要規格
| 愛普生晶振系列名稱 | RA8900系列 | RX8900系列 | ||
|---|---|---|---|---|
| 貼片晶振,型號 | RA8900SA | RA8900CE | RX8900SA | RX8900CE |
| 溫度補償工作電壓 | 2.0 V ~ 5.5 V | |||
| 計時電源電壓 | 1.6 V ~ 5.5 V | |||
| 電流消耗 |
0.70 µA(Typ.) (工作電壓為3.0 V時) 1.40 µA(Max.) (工作電壓為3.0 V時) |
|||
| 頻率精度 |
UA : ±3.4×10-6 / -40°C - +85°C (相當于月差9秒) UB : ±5.0×10-6 / -40°C - +85°C (相當于月差13秒) UC : ±5.0×10-6 / -30°C - +70°C (相當于月差13秒) |
|||
| 貼片晶振-接口 | I2C Bus接口 | |||
| 貼片晶振-基本性能 | 時鐘和日歷、報警、定時器、頻率輸出、溫度傳感器與內建電源切換等 | |||
| 依據的車載設備標準 | AEC-Q200 | - | ||
| 外形尺寸 | 10.1×7.4×3.3t(Max.) | 3.2×2.5×1.0t(Max.) | 10.1×7.4×3.3t(Max.) | 3.2×2.5×1.0t(Max.) |
但是常規石英晶振，實時時鐘模塊由石英晶體單元、振蕩電路與時鐘芯片組合而成。通常情況下，隨著組成部件小型化以及高密度實裝的不斷進展，精度的維持和提高將變得越來越困難。
SEIOKO EPSON CORPORATION 最新發布消息常規石英晶體振蕩器，時鐘應用32.768KHz規格，現以最新技術添加溫度補償功能，也就是說32.768KHz時鐘晶體不是單純的時鐘晶體這么簡單了。愛普生時鐘晶體從RX8900系列到RA8900SA現在的RA8900CE晶體振蕩器可以說是功能強大到無與倫比，單純的32.768Khz晶體單元加上了電壓有源化就變成了有源時鐘晶體振蕩器，現在又加上了溫度補償功能，實現了有源溫度補償時鐘晶體振蕩器，好比老虎添加了翅膀，狐貍穿上了防彈衣，從此32.768KHz時鐘晶體在也不用擔心高低溫差距問題而導致精度大幅的偏差了。
-
內置32.768k晶體單元
(頻率精度調整完畢)和DTCXO -
接口類型
:I2C-Bus 接口(400kHz)
-
工作電壓范圍
:2.5V ~ 5.5V
-
溫度補償電壓
:2.0V ~ 5.5V
-
計時（保持）電壓范圍
:1.6V ~ 5.5V
- 可選擇輸出頻率為32.768 kHz, 1024 Hz, 或 1Hz.
- 不同的功能包括全日歷,報警器,定時器,溫度傳感器
- ：只CE包裝對應
- * I2C-Bus 是NXP Semiconductor 公司的一種商標
“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”主要特征與參數尺寸對比，具有商品小型化，適合應用智能穿戴小尺寸產品，低損耗低電量等特征，非常適合在目前市場小型化智能穿戴中電池能夠長久應用。比如：目前市場上的智能手表，電池應用時間在12小時，如果使用低損耗，低電流電量的愛普生晶振等產品，可使電池應用壽命延長在24小時的待機時間。現在精工愛普生公司對于此款商品完全量產供應民用產品。“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”“RA8900CE愛普生晶振”用于車載，符合“AEC-Q200※3”標準，“RX8900系列”為了對應市場各個領域的需求，產品分別準備了兩款型號尺寸：一款為3.2×2.5×1.0t(Max.)mm，是本公司的實時時鐘模塊中最小的尺寸；另一種為10.1×7.4×3.3t(Max.)mm，與本公司原有商品（型號末尾為“SA”的實時時鐘模塊“RA8900SA愛普生晶振系列”與“RX8900愛普生晶振系列”，“RA8900CE愛普生晶振”有尺寸互換性。
引腳功能定義
| 晶振信號名稱 |
輸入 輸出 |
功能 |
|---|---|---|
| 晶振T1(CE) | 輸入 | 生產商用于進行測試 （請勿進行外部連接） |
| 晶振SCL | 輸入 | 串行時鐘輸入引腳 |
| 晶振FOUT | 輸出 | 引腳輸出參考時鐘信號 ( CMOS 輸出 ) |
| 晶振VBAT | - | 電池供電（這個Pin 切換供電到備份電池） |
| 晶振VDD | - | 連接到電源正極 |
| 晶振FOE | 輸入 | 用于 FOUT 輸出控制的輸入引腳 |
| 晶振/ INT | 輸出 | 中斷輸出 (N-ch 開漏) |
| 晶振GND | - | 接地 |
| 晶振T2(VPP) | - | 生產商用于進行測試 （請勿進行外部連接） |
| 晶振SDA | 雙向 | 數據輸入/輸出引腳 |
這四種商品在出廠前均調整了頻率精度，在保證了精度的基礎上提供給顧客，顧客在使用時不需要調節頻率，所以可大幅度提高設計效率和產品質量。
本系列商品將為各種電子設備提供高精度時刻，并為實現小型化與低耗電化做出貢獻。身為石英元器件的引領企業，愛普生將應用獨創技術，不斷地為顧客提供放心、安全及便利的商品。
■本商品的主要規格
系列名稱 RA8900系列 RX8900系列
型號 RA8900SA RA8900CE RX8900SA RX8900CE
溫度補償工作電壓 2.0 V ~ 5.5 V
計時電源電壓 1.6 V ~ 5.5 V
電流消耗 0.70 µA(Typ.) (工作電壓為3.0 V時)
1.40 µA(Max.) (工作電壓為3.0 V時)
頻率精度 UA : ±3.4×10-6 / -40°C - +85°C (相當于月差9秒)
UB : ±5.0×10-6 / -40°C - +85°C (相當于月差13秒)
UC : ±5.0×10-6 / -30°C - +70°C (相當于月差13秒)
接口 I2C Bus接口
基本性能 時鐘和日歷、報警、定時器、頻率輸出、溫度傳感器與內建電源切換等
依據的車載設備標準 AEC-Q200 -
外形尺寸 10.1×7.4×3.3t(Max.) 3.2×2.5×1.0t(Max.) 10.1×7.4×3.3t(Max.) 3.2×2.5×1.0t(Max.)
【愛普生晶振DTCXO】簡稱：
DTCXO，是數字溫度補償石英晶振的簡稱縮寫，也是CRYATAL演變成Osc Crystal-TCXO-溫補晶振的一個過程。
溫補晶振的主要作用就是應對，產品在高溫工作中，使晶體產生了溫度變化從而導致頻率偏差太遠而采取溫度補償模式，使晶體頻率保持在一個標準應用范圍。比如TCXO溫補晶振在工作中得到了溫度傳感器，發出的信號，愛普生溫補晶振在得到了信號采用溫度補償功能給時鐘產品彌補的一定的準確頻率，以便獲得一個高標準時鐘頻率。
