石英晶體產生壓電效應時應該注意的一些事項
來源：http://www.mxsir.cn 作者：帝國科技編輯部 2016年06月29
石英晶體其實在我們生活中并不陌生,我們現代的電子產品中都會用到石英晶體諧振器和晶體振蕩器,從居里夫人發現石英晶體以來到目前已經發生了巨大的變化,這一變化影響著我們的生活,讓我們不得不重點去關注它.當石英晶體在某個方向受到外力的作用而變形時,其內部就會產品極化現象,同時在其表面會產生極性相反的電荷.當外力消失時,又恢復到不帶電的狀態.因此,這就是我們稱它為石英晶體的壓電效應.當產生晶體發生壓電效應整個電路會遇到哪些事項值得我們?nèi)プ⒁饽兀?/span>
晶體等效電路

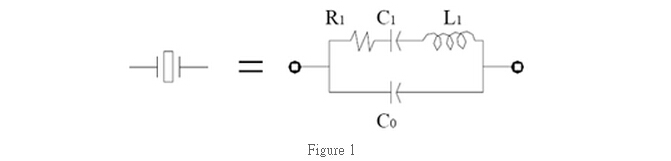

石英晶體的等效電路被釋放的基本元素的晶體特性和性能.它由一個動態電容CL,電感LL,串聯電阻C0和并聯電容RL.前三個參數被稱為“運動參數”的石英晶體元件.見圖1
串聯諧振
當一個晶體在串聯諧振（Fs）工作時,它看起來在電路中的電阻.因此,在Fs的阻抗是接近零.在一個精心設計的串聯諧振電路中,相關性不是一個問題,負載電容不需要被指定.見圖2
并聯諧振

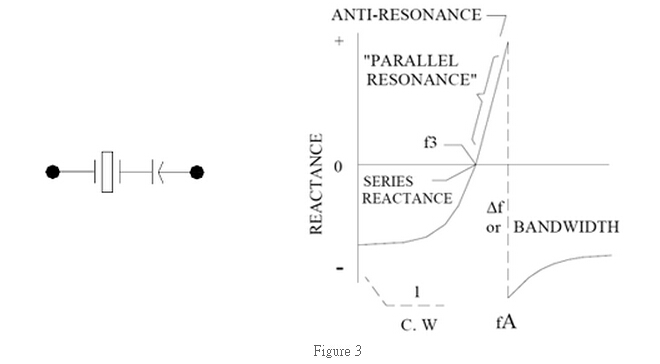

當一個晶體在并聯諧振（FS）時,它在電路中看起來是感性的.因此,負載電容的作用是非常重要的,在選擇穩定的振蕩點.在并聯電路設計中,應指定負載電容的氯離子.見圖3
在切割和切割的晶體之間的差異

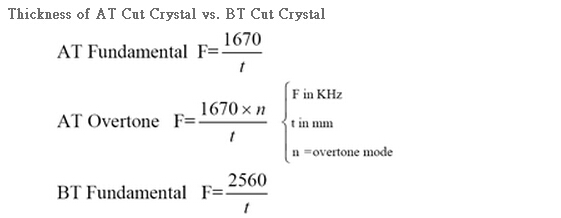

在切割晶體和bt切割晶體具有不同的角度切割（35度對在根本上與49度對bt切割）.這兩種類型有相同的振動模式（厚度剪切）.然而,在50MHz基本BT切晶體略厚（2mils）相比,其在減少（1.3mils）.在切割和切割時,有不同的溫度和頻率曲線.（見圖4,5和6）

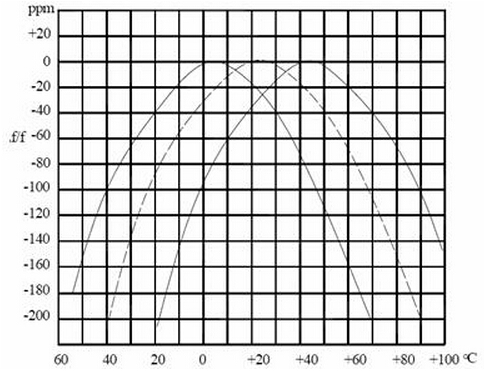

圖4.切割的頻率溫度曲線

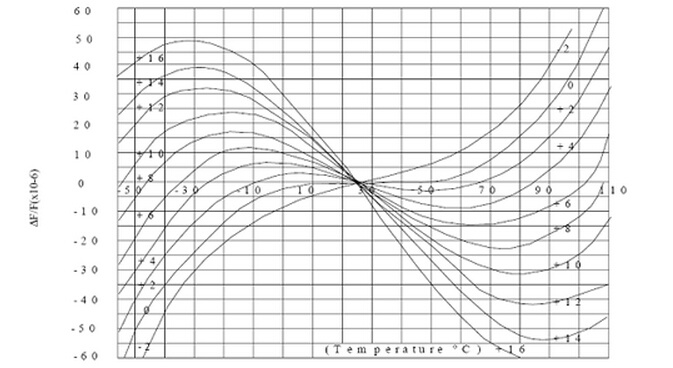

圖5.在切割晶體中的典型溫度特性

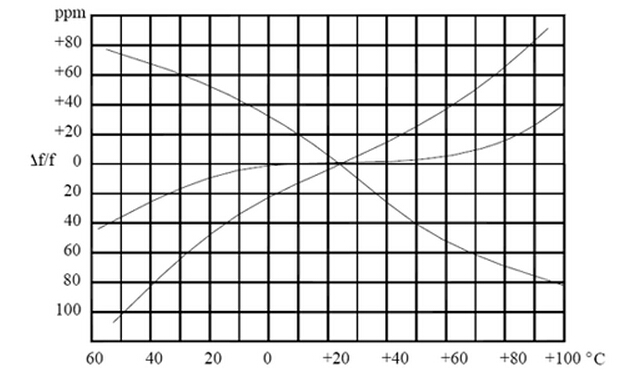

圖6.bt切割晶體的典型溫度特性
隨著近代科學技術的發展,人們對石英晶體進行了廣泛的研究,目前正在發揮著它的積極作用,由于天然的晶體資源有限,所有采用的都是人造石英晶體,因其壓電效應被制作出石英晶體振蕩器,具有極高的頻率穩定性,而被廣泛使用于要求頻率穩定度高的設備中.
