優質石英晶振核心制造技術首次曝光

來源：http://www.mxsir.cn 作者：康華爾電子 2018年08月11

石英和水晶被發現有壓電效應已經有一百多年了，做為石英晶振的主要原材料，已被人們大量人工培植，降低晶體制造商的成本，雖然石英水晶本身具有獨特的功能，但要利用其制造一顆完整的石英晶振，還需要非常多的加工工序和生產流程。晶振是一種壓電元器件，作用是把電能轉換成機械能，帶過IC，芯片等其他電子元件工作，使機器設備正常運作。在設計厚度，直徑，電極直徑和選擇電極材料，支架，密封方式時，對最終成品晶振都有影響，晶體諧振器制造方法有平凸，雙凸，斜面多種，大到可以分為平行和成型兩種。

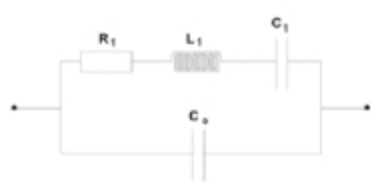

下圖是石英晶體的等效電路圖，一般是在諧振頻率的旁邊，其中CO表示的是電路上的并聯電容，所謂的并聯電容就是晶振支架，電極，外殼與引線四者之間的電容。L1代表的是機械慣性的運動電感，C1是機械彈性的運動電容，另外一個R1則代表機械損耗的運動阻力。CO+L1+C1+R1組成了貼片石英晶振的核心等效電路。

每一顆MHZ或KHZ的石英晶體諧振器會因?yàn)槊總€(gè)泛音，而產生一種主要模式，讓厚度剪切振動以及不需要的響應，主要是在諧振頻率之上的非諧振厚度剪切模式。常用的不是只有厚度剪切C模式一種，第二種是被叫做B模式的厚度剪切模式，這就是石英晶振的偽模式，每一次設計石英晶振方案時，可作為優先考慮的技術。
不需要的響應和不和諧通常比C模式具備更高的的頻率和通常更低的運動阻力，但具有更大的溫度系數。有時需要過濾此模式以使諧振器在C模式下工作。進一步不需要的模式是剪切，彎曲，厚度和扭曲振動，其可以出現在所需的共振頻率之上和之下。通過正確的振蕩器設計，不需要的模式很少會引接近共振頻率的不需要的模式會影響貼片石英晶振的啟動行為，或在操作過程中導致頻率偏移。其他不希望的影響是由不需要的模式引起的頻率和電阻隨溫度下降。雜散模式通常被指定為非諧振模式的諧振電阻與主模式電阻的比率。

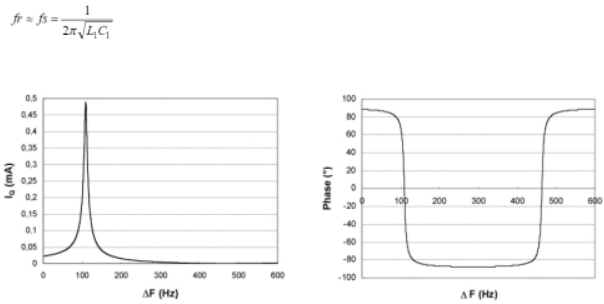

下圖是共振頻率的相位，振幅，諧振周圍頻率響應的公式及線圖：
