LVPECL與LVDS松圖晶振是低功耗高速時鐘新標桿
在5G/6G通信,萬兆以太網,光纖存儲,PCIe高速總線,工業高速采集,AI算力板卡,光模塊,基站射頻,高清視頻傳輸?shù)雀咚贁?shù)字系統中,時鐘信號是整個硬件鏈路的"心跳".時鐘的相位噪聲,抖動,功耗,信號完整性,溫漂穩定性,直接決定整套系統能否穩定跑滿高速速率,滿足協議規范,也是硬件工程師在原理圖設計,PCB布線,電源方案規劃階段最核心的考量指標之一.
過去很長一段時間,高速差分時鐘方案長期由少數國際品牌占據,工程師在選型時常常陷入兩難困境:一部分LVPECL/LVDS振蕩器相位抖動指標優秀,但靜態功耗偏高,在POE供電,便攜式高速設備,多時鐘樹架構中會抬升整機功耗與散熱壓力;另一部分主打低功耗的時鐘器件,在高頻段相位抖動,共模噪聲,溫穩定度表現不足,無法滿足10G及以上高速串行鏈路,光纖通道,SONET/SDH等嚴苛協議的抖動預算要求.隨著通信帶寬持續向上迭代,以及工業,車載,光通信設備對低功耗,小型化,高可靠性的雙重訴求持續升級,市場迫切需要一款兼顧超低相位抖動,優化功耗,寬電壓適配,多封裝規格,寬溫穩定的差分輸出振蕩器方案.
Suntsu作為全球知名的頻率控制元器件廠商,自2002年深耕晶振與時鐘器件賽道,產品線覆蓋石英晶振,晶體振蕩器,硅基振蕩器,TCXO,VCXO,OCXO等全品類頻率器件,產品面向通信,工業,車載,醫療,數據中心,消費智能終端等賽道,同時具備快速定制頻點,短交期打樣,多封裝平臺化開發的能力.本次Suntsu持續迭代升級,推出新一代低功耗LVPECL,LVDS差分振蕩器產品矩陣,包含陶瓷封裝石英振蕩器以及全硅無石英MEMS架構硅振蕩器兩大技術路線,覆蓋2012,3225,5032,7050等主流SMD貼片封裝,輸出邏輯支持LVDS低抖動晶振,LVPECL兩種主流高速差分電平,在保留業界領先的低相位噪聲,低抖動優勢的前提下,針對性優化內部驅動電路,LDO穩壓,輸出緩沖架構,大幅降低靜態與動態工作電流,解決傳統高速差分振蕩器功耗偏高的痛點,為高速硬件設計提供全新選型方案.
康華爾電子作為Suntsu品牌在深圳地區授權代理,長期儲備Suntsu全系列LVPECL,LVDS振蕩器現貨資源,支持樣品免費申請,頻點定制,技術FAE現場支持,BOM替代方案評估,交期保障,一站式解決研發,試產,批量供貨需求,工程師在方案評估,兼容性測試,供應鏈切換階段,均可直接致電0755-27838351獲取規格書,測試報告,參考設計資料以及價格交期信息.
高速差分時鐘:LVPECL與LVDS電平原理,差異與選型邊界
高速串行總線之所以優先選擇差分時鐘,核心在于差分信號天然具備優秀的共模抑制能力.差分信號由一對互補信號構成,外界的電源噪聲,空間電磁干擾會同步耦合到兩條差分線上,接收端只識別兩條線路之間的壓差,共模干擾會被抵消,對比傳統單端CMOS時鐘,在百兆,GHz級頻率下,差分時鐘的信號完整性,抗干擾能力優勢極其明顯.而LVPECL,LVDS是目前高速時鐘領域應用最廣泛的兩類差分輸出標準,很多工程師在選型時容易混淆二者特性,錯誤選型會直接帶來抖動超標,功耗浪費,匹配電路設計失敗,信號反射等問題.
1.1LVDS電平原理與特性
LVDS全稱LowVoltageDifferentialSignaling,即低壓差分信號,屬于電流模差分邏輯,標準供電電壓主流為2.5V,3.3V,也有1.8V低電壓版本.LVDS驅動端輸出恒定約3.5mA差分電流,在接收端100Ω終端匹配電阻上形成壓差,以此區分高低電平.LVDS最突出的特點:驅動功耗低,擺幅小(差分擺幅典型350mV左右),EMI電磁輻射低,布線難度相對友好,適合大量使用,多分支時鐘樹,功耗敏感的高速鏈路.LVDS是萬兆以太網,PCIe,光纖通道,高速ADC采樣時鐘,圖像采集,工業高速總線最常用的時鐘電平.但LVDS也存在邊界限制:驅動端電流驅動能力有限,不適合長距離背板傳輸;在超高頻,對相位噪聲極致苛刻的射頻同步,SONET光傳輸場景,部分高端方案更傾向LVPECL.
1.2LVPECL電平原理與特性
LVPECL全稱LowVoltagePositiveEmitterCoupledLogic,低壓正射極耦合邏輯,屬于射極耦合電流模邏輯,是PECL的低壓版本,典型供電3.3V,2.5V.LVPECL輸出晶振采用開集輸出架構,必須依靠外部下拉電阻完成直流偏置與阻抗匹配,差分擺幅更大,邊沿速率快,相位噪聲與抖動性能上限更高,輸出驅動能力強,信號保真度優秀,適合高頻,長背板,光通信,同步時鐘,FPGA高速參考時鐘.傳統LVPECL器件的短板十分突出:靜態電流更大,即使時鐘不切換,也存在持續的直流功耗,當一塊板卡上多路LVPECL時鐘集中布局時,整機功耗,電源負載,散熱壓力會顯著上升,這也是本次Suntsu低功耗LVPECL系列重點優化的方向.
1.3LVPECL與LVDS核心對比,選型邊界梳理
從功耗維度看:同等頻點,同等封裝條件下,原生LVDS基礎功耗低于LVPECL;傳統LVPECL靜態功耗高,Suntsu晶振新一代低功耗LVPECL在緩沖電路,偏置電路優化后,相比同規格競品LVPECL降低10%~20%工作電流,大幅縮小功耗差距.從抖動與相位噪聲:LVPECL天然具備更低的固有相位噪聲,在155MHz,312.5MHz,625MHz這類光通信基準頻點優勢突出;LVDS足夠滿足絕大多數以太網,PCIe,存儲鏈路抖動預算.從匹配電路:LVDS標準方案僅需要接收端單顆100Ω差分終端電阻;LVPECL需要精心設計VCC,VEE偏置電阻網絡,匹配方案更復雜,對電源完整性要求更高.從頻域覆蓋:兩者均可覆蓋百兆到數百MHz時鐘,LVPECL更偏向高頻同步基準,LVDS兼顧中高頻,多路時鐘樹.
簡單總結選型原則:設備功耗敏感,多路時鐘,PCB密度高,以太網/PCIe/圖像采集優先選LVDS;光傳輸,同步網,背板長距離傳輸,FPGA核心參考時鐘,對相位噪聲極致要求,優先LVPECL,同時可以優先選擇Suntsu低功耗LVPECL版本,平衡性能與功耗.
很多工程師容易踩坑的誤區:LVPECL不能直接和LVDS接收端口直連,電平共模范圍不匹配,必須增加電平轉換緩沖;差分時鐘的端接電阻不能隨意省略,否則會造成信號反射,抖動惡化,即使器件標稱內置匹配,也需要核對規格書.Suntsu本次新系列同時提供LVDS,LVPECL兩條產品線,同一封裝平臺兼容兩種輸出邏輯,方便硬件平臺復用PCB封裝,減少物料種類,簡化BOM管理,這也是平臺化設計的一大優勢.
Suntsu新一代低功耗LVPECL,LVDS振蕩器:研發背景,技術架構與核心創新點
2.1產品研發背景
Suntsu頻率控制產品線長期分為石英晶體振蕩器(XO)與全硅振蕩器兩大路線.石英方案依托石英晶體諧振器,具備優秀的相位噪聲,長期頻率穩定度;硅基振蕩器無石英晶片,依靠硅MEMS諧振結構,抗震動,抗沖擊能力更強,抗震等級優于傳統貼片石英晶振,適合車載,戶外工業,高振動設備,同時可以做到更小封裝,更快交期,靈活頻點編程.在此之前,行業內大部分LVPECL振蕩器的設計思路優先保障抖動指標,偏置電流,輸出緩沖按照最大余量設計,沒有針對功耗做精細化裁剪;而低功耗LVDS方案很多在高溫,高壓供電下,抖動劣化明顯,溫漂曲線一致性差.Suntsu研發團隊針對這一矛盾,分別對石英架構SUO/SLO系列,硅基SSO系列做電路重構,核心目標:在不犧牲相位抖動,頻率穩定度的前提下,降低靜態與動態功耗,拓寬電壓適配范圍,提升全溫區(-40℃~+85℃,部分車規版本支持更寬溫域)指標一致性.
2.2核心技術創新拆解
第一,內置自適應低功耗LDO與電源濾波架構.傳統差分振蕩器內部穩壓電路固定偏置,無論輸入電壓在2.5V還是3.3V,靜態電流基本不變.Suntsu新系列集成優化型LDO以及片上RC電源濾波網絡,可以根據輸入電壓自適應調節內部偏置電流,抑制電源噪聲傳導到時鐘輸出端,一方面降低功耗,另一方面改善電源抑制比PSRR,減少板上電源紋波帶來的時鐘相位抖動惡化.硅基SSO32L,SSO32P系列直接搭載該內置LDO與電源濾波,工程師外部可以簡化電源濾波器件,減少0402電容,磁珠的使用,節約PCB空間,非常適合高密度板卡設計.

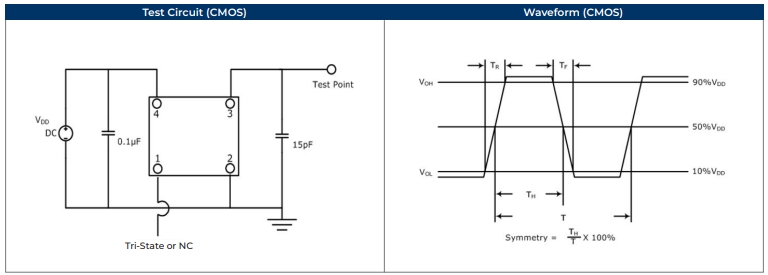

第二,可配置輸出緩沖驅動強度.差分振蕩器功耗很大一部分來自輸出緩沖電路.Suntsu新一代LVPECL/LVDS振蕩器內部緩沖不再是固定驅動,芯片內部優化電流驅動單元,在滿足差分輸出擺幅,上升下降沿規范的前提下,削減冗余驅動電流.對于LVPECL版本,重點優化射極偏置支路靜態電流,這也是LVPECL功耗下降最關鍵的地方;LVDS版本優化恒流源電路,降低空載與帶載電流,在100Ω標準端接負載下,保證差分壓差滿足接收芯片規范.這里需要說明:功耗降低并不是犧牲邊沿質量,規格書嚴格控制上升/下降沿區間,避免邊沿過緩引入碼間干擾,也不會因為邊沿過快帶來額外EMI輻射,在抖動測試平臺上,典型相位抖動可以做到幾十fs級別,SUO75PLVPECL系列典型相位抖動低至47fs,達到高速通信協議嚴苛指標要求.
第三,雙路線產品矩陣:陶瓷封裝石英振蕩器+全硅MEMS振蕩器并行.石英路線代表型號:SUO75L(LVDS,7050封裝),SLO75P(LVPECL,7050貼片晶振封裝),SQG22L(LVDS,2020/2520微型封裝可編程振蕩器),SUO75P(LVPECL超低抖動),陶瓷密封封裝,氣密性好,長期頻率穩定度優異,±20ppm穩定度版本可選,是通信,光纖存儲主流選擇,支持基頻或者三次泛音晶體方案,高頻噪聲基底更低.硅基路線代表型號:SSO32L(LVDS,3225硅振蕩器),SSO32P(LVPECL,3225硅振蕩器),無石英晶片,純硅MEMS結構,抗振動,抗沖擊性能突出,頻點范圍覆蓋10kHz~350MHz,穩定度±50ppm,供電1.8V~3.3V寬電壓,適合工業,智能終端,以太網設備,高振動場景可靠性遠超傳統石英晶振,同時支持快速編程,樣品交期短.
第四,封裝平臺化,引腳兼容設計.同封裝尺寸下,LVDS版本和LVPECL版本引腳定義對齊,硬件工程師在原理圖,PCB階段只需要預留一套焊盤,后期根據測試需求,功耗預算切換LVDS或者LVPECL型號,不用重新改板,極大縮短項目迭代周期,尤其適合FPGA開發板,通用業務板卡平臺開發.封裝覆蓋2.5×2.0mm,3.2×2.5mm,5.0×3.2mm,7.0×5.0mm,從小型化便攜設備到機架式通信設備全覆蓋.

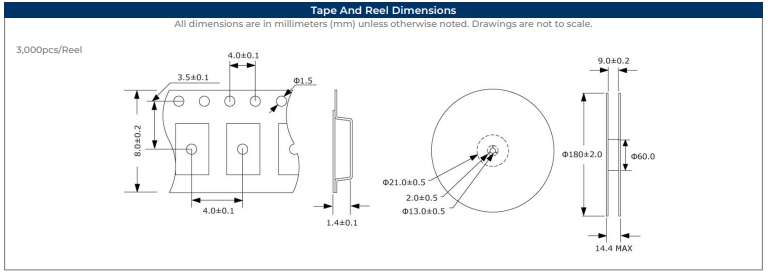

第五,寬溫穩定與可靠性設計.常規工作溫度-40℃~+85℃工業級,車規版本支持AEC-Q200認證,針對車載以太網,車載高速視頻傳輸場景;器件采用卷帶編帶包裝,SMT貼片適配自動化產線,焊接工藝兼容無鉛回流焊,符合RoHS環保規范,批量生產良率穩定,減少生產階段失效問題.
2.3核心參數總覽(Suntsu低功耗LVPECL/LVDS振蕩器通用指標)
輸出邏輯:LVDS/LVPECL
供電電壓:1.8V/2.5V/3.3V多檔位可選
頻率范圍:石英系列可支持高頻通信頻點,硅基SSO系列10kHz~350MHz
頻率穩定度:±20ppm,±30ppm,±50ppm多等級,按需選型
相位抖動:石英超低抖動版本典型47fs,常規低功耗版本百fs級別
工作溫度:標準工業-40~+85℃,車規擴展溫域
封裝規格:2.0×2.5mm,3.2×2.5mm,5.0×3.2mm,7.0×5.0mm陶瓷SMD
附加功能:部分系列帶使能開關(Enable/Disable),閑置時可以關閉時鐘輸出,進一步降低整機待機功耗,在分時工作的多通道采集設備中價值很高
產品詳解,規格特點與適配場景
康華爾電子作為Suntsu授權代理,下面這些主流LVPECL,LVDS系列均常備樣品與現貨,客戶可以直接聯系0755-27838351索取Datasheet,測試樣片,做兼容性驗證.
3.1SUO75L系列:7050陶瓷LVDS超低抖動振蕩器
SUO75L是Suntsu經典7.0×5.0mm陶瓷封裝LVDS差分振蕩器,主打超低相位抖動,穩定度最高支持±20ppm,陶瓷氣密封裝,抗?jié)駳?長期老化漂移小,輸出LVDS差分信號,適配光纖通道,千兆/萬兆以太網,PCIe時鐘樹,是存儲交換機,光模塊,服務器板卡非常成熟的方案.相比老款同封裝LVDS器件,新版優化內部驅動,帶載功耗下降,高溫下抖動劣化被抑制,適合需要長期不間斷運行的數據中心設備.
3.2SLO75P,SUO75P系列:7050LVPECL低功耗振蕩器
SLO75P為低電流版本LVPECL振蕩器,SUO75P為超低抖動LVPECL版本,同樣7050陶瓷封裝,LVPECL輸出,支持基頻/三次泛音晶體設計,典型相位抖動低至47fs,面向SONET,光纖通道,同步傳輸設備,FPGA主參考時鐘.本次迭代重點優化LVPECL靜態偏置功耗,解決傳統LVPECL電流高的痛點,在多時鐘卡,密集同步時鐘背板方案中,電源預算壓力明顯降低,是本次低功耗產品線的核心主推系列之一.
3.3SQG22L系列:2520振蕩器微型封裝可編程LVDS振蕩器
SQG22L尺寸2.5×2.0mm,屬于小型化陶瓷LVDS可編程振蕩器,支持客戶定制頻點,交期快,穩定度±20ppm,LVDS輸出,面向小型光模塊,便攜高速采集設備,Wi-Fi6/7射頻板卡,小型工業網關.小封裝方案解決高密度PCB布局痛點,很多微型光模塊內部空間極其緊張,該系列是替代進口微型差分時鐘的優選方案.
3.4SSO32L(LVDS),SSO32P(LVPECL):3225全硅MEMS差分振蕩器
SSO32L,SSO32P是硅基路線代表,3.2×2.5mm封裝,無石英晶片,無MEMS硅腔以外諧振結構,內置LDO和電源濾波電路,寬電壓1.8~3.3V,頻點10kHz~350MHz,穩定度±50ppm,抗震,抗沖擊性能遠優于石英晶振,適合車載設備,工程機械,無人機,戶外工業控制器,智能終端以太網.硅振蕩器的優勢除了抗振,還有頻點快速編程,樣品下單周期短,對于研發項目緊急,需要快速改頻點的客戶非常友好.注意區分:SSO32L=LVDS輸出;SSO32P=LVPECL輸出,封裝引腳兼容,方便平臺切換評估.
3.5SQV53P,SVC75P系列LVPECLVCXO壓控振蕩器
除固定頻點XO振蕩器之外,Suntsu同步提供LVPECL輸出VCXO壓控時鐘,SQV53P(5032),SVC75P(7050),支持電壓微調頻率,用于時鐘同步,鎖相環系統,基站同步網,數字視頻同步鏈路,同樣沿用新一代低功耗電路設計,壓控范圍內功耗穩定,適合需要頻率微調的同步系統,康華爾電子同樣可以提供該系列樣品與技術支持.
行業落地應用場景,結合Suntsu低功耗差分時鐘方案分析
4.1數據中心,交換機,存儲網絡,光纖通道
萬兆/25G以太網交換機,存儲SAN交換機,光纖通道設備,一張業務板卡上往往存在多路參考時鐘,FPGA,SerDes,PHY芯片全部依賴LVDS或者LVPECL差分時鐘.傳統方案多路LVPECL疊加后,板卡總電流很高,POE供電,背板供電的功率預算十分緊張.采用Suntsu低功耗LVPECL方案,在保持抖動滿足IEEE以太網協議,FC光纖通道規范前提下,降低單路時鐘靜態功耗,多時鐘樹總功耗明顯下降;SUO75LLVDS版本大量用于SerDes參考時鐘,低EMI,低抖動,降低高速鏈路誤碼率,提升設備長時間運行穩定性.數據中心設備對器件供貨連續性,長期生命周期要求極高,Suntsu器件生命周期長,康華爾電子常備庫存,避免項目中途斷料風險.
4.25G/6G通信基站,光模塊,傳輸設備
無線基站射頻單元,前傳光模塊,OTN傳輸板卡,同步時鐘對相位噪聲指標要求嚴苛,射頻本振,同步PLL參考時鐘優先選用LVPECL低抖動方案.過去很多基站板卡時鐘功耗高,散熱設計難度大;Suntsu新一代低功耗LVPECL在47fs低抖動基礎上降低電流,兼顧射頻指標與散熱,同時寬溫-40~+85℃,適配基站室外AAU嚴苛溫度環境.小型光模塊內部空間狹小,SQG22L微型LVDS振蕩器,小封裝,低功耗,適配25G,50G光模塊時鐘需求.
4.3工業自動化,高速采集,機器視覺
高速ADC,高速圖像采集相機,機器視覺板卡,需要穩定低抖動采樣時鐘,工業現場電機,變頻器帶來大量電磁干擾,差分LVDS天然共模抑制優勢明顯.很多工業設備是直流電池供電或者窄功率電源,功耗指標敏感,SuntsuSSO32L硅基LVDS振蕩器,內置LDO,抗振動,適合流水線視覺相機,高速數據采集卡;在龍門設備,振動測試臺等高振動工況,硅MEMS架構比石英晶振更不容易出現頻漂,停振問題,可靠性優勢突出.
4.4車載以太網,車載高清視頻,自動駕駛域控制器
車載場景對AEC-Q200可靠性,寬溫,抗沖擊,低EMI有強制要求.車載以太網,車載藍牙晶振Camera視頻傳輸鏈路使用LVDS差分時鐘,Suntsu車規等級LVDS振蕩器,支持擴展溫域,低功耗可以降低整車電池負載,同時低EMI設計避免干擾車載射頻,雷達信號.SSO硅基系列抗振動特性,適配底盤,車載域控這類持續振動的安裝位置.
4.5AI算力板卡,FPGA開發平臺
AI加速卡,FPGA原型驗證板,板上多路SerDes,高速總線,PCIe接口,時鐘樹復雜,工程師經常會同時評估LVDS,LVPECL兩種電平.Suntsu同封裝引腳兼容設計,一塊PCB直接兼容兩款輸出類型,研發階段快速對比兩種電平方案的抖動,功耗,誤碼表現,縮短驗證周期.帶使能引腳的型號,可以在部分通道閑置時關閉時鐘,動態降低板卡整體功耗,適合分時推理的AI硬件.
硬件配套設計指南:PCB布線,端接匹配,電源設計,常見坑點
拿到高性能振蕩器,不代表時鐘鏈路性能達標,差分時鐘80%以上的抖動惡化問題來自PCB設計,電源完整性,端接錯誤,結合SuntsuLVPECL/LVDS器件規格,整理工程實操要點,也是康華爾電子FAE工程師日常給客戶支持最多的內容.
5.1LVDS設計要點
差分對嚴格等長,長度誤差控制在5mil以內,差分阻抗控制100Ω±10%,阻抗提前和板廠確認疊層;
終端100Ω電阻放在接收端,靠近接收芯片差分引腳,不要放在發送端(振蕩器側);SuntsuLVDS輸出端不建議額外串聯電阻,除非仿真發現過沖;
差分走線遠離開關電源,電感,高速單端信號,不要跨分割參考平面,跨分割會破壞回流路徑,引入巨大共模噪聲,抖動惡化;
電源引腳就近放置04020.1μF陶瓷去耦電容,SSO系列雖然內置濾波,外部去耦電容依然建議保留,進一步抑制板上電源噪聲.
5.2LVPECL設計要點(最容易踩坑)
LVPECL是開集輸出,必須偏置網絡,不能直接懸空.主流3.3VLVPECL方案:VCC=3.3V,輸出對使用下拉電阻到VTT偏置電壓,或者經典的分壓匹配網絡,必須嚴格按照規格書推薦電阻取值,電阻功率,精度選擇1%高精度薄膜電阻.很多工程師直接照搬老品牌LVPECL的電阻網絡,忽略不同廠商LVPECL輸出偏置電流差異,會造成共模電壓偏移,擺幅不達標,抖動飆升.康華爾電子可以直接提供Suntsu對應系列的參考匹配電路,避免設計出錯.LVPECL差分對同樣控制100Ω差分阻抗,等長布線;LVPECL噪聲對電源更敏感,時鐘電源建議獨立LDO供電,增加磁珠+電容濾波,和FPGA,DDR電源分開.
5.3通用布線禁忌
差分對不要走90度直角,使用圓弧或者45°斜角;差分對之間不要穿插其他信號線;時鐘晶振外殼接地(金屬陶瓷封裝),增強屏蔽;振蕩器遠離復位信號,PWM驅動信號.
5.4功耗測試注意事項
規格書上的電流參數是標準負載,標準供電,常溫典型值;實際功耗會隨著供電電壓,終端負載,溫度變化.LVPECL功耗對匹配網絡非常敏感,匹配電阻阻值偏離,靜態電流會明顯變化,在做整機功耗預算時,需要留15%左右余量.如果客戶需要更低功耗,優先評估LVDS版本;必須LVPECL電平的場景,優先選Suntsu低功耗SLO75P系列.
競品對比,供應鏈選型痛點,康華爾電子配套服務價值
6.1市場同類產品對比
市面上高速差分振蕩器品牌繁多,日系,臺系,美系各有側重:部分日系品牌LVPECL抖動優秀,但價格高,交期長,部分型號停產;部分臺系普通LVDS振蕩器價格低,但高溫下抖動劣化明顯,功耗控制一般;MEMS硅振蕩器很多品牌抖動指標弱,只適合低速場景.Suntsu這套低功耗LVPECL/LVDS產品線的定位,是兼顧性能,功耗,價格,交期,雙路線(石英+硅),多封裝,可以覆蓋從消費工業到通信高端場景,既可以作為進口高價品牌的國產化替代方案,也可以作為成本優化備選.在替換過程中,最容易出問題的不是頻點,而是輸出電平,共模電壓,抖動指標,匹配電路差異.康華爾電子FAE工程師支持BOM替代評估,對比原有器件參數,出具兼容性報告,協助客戶快速做替換驗證,降低改板風險.
6.2采購與供應鏈痛點解決
現在元器件市場經常面臨:樣品難申請,原廠對接門檻高,交期波動,小批量不接單,技術資料不全,規格版本更新沒有通知.康華爾電子作為Suntsu正規授權代理,核心服務內容包含:
樣品申請:研發階段按需申請LVDS/LVPECL各系列樣片,用于實驗室抖動,功耗,高低溫測試;
現貨庫存:7050,5032,3225工業級晶振主流封裝常規頻點常備現貨,快速響應試產,小批量訂單;
頻點定制:非常規非標頻點,對接Suntsu原廠做編程定制,SQG,SSO可編程系列短交期改頻;
技術支持:提供原版Datasheet,測試報告,參考原理圖,匹配電路方案,支持線上/線下FAE技術溝通;
商務穩定:長期價格體系穩定,提供生命周期通知,提前告知產品停產,升級信息,規避項目斷料風險;
配套全品類:除LVPECL/LVDS差分振蕩器之外,康華爾電子同時供應Suntsu全系列晶振,TCXO,VCXO,車規晶振,客戶可以一站式BOM采購.有選型,樣品,價格,交期需求,直接撥打康華爾電子熱線:0755-27838351.
總結與選型建議
高速差分時鐘,是高速硬件系統看不見卻決定成敗的核心器件.LVPECL適合極致低相位噪聲,高頻同步傳輸場景,LVDS適合功耗敏感,多路時鐘樹,以太網,圖像采集場景,二者沒有絕對優劣,只有場景適配.
對于硬件工程師的選型建議:
先明確接收芯片支持的電平:只能LVDS接收,直接鎖定LVDS系列;要求極致相位噪聲,同步網,背板長傳輸,評估低功耗LVPECL;
功耗預算緊張,優先LVDS;多路LVPECL時鐘,優先SLO75P低電流版本;
振動大,車載,戶外設備,優先SSO硅基系列;通信機房,光纖存儲長期穩定場景,優先SUO/SLO石英陶瓷系列;
提前和代理確認樣片,抖動測試條件,匹配電路,不要直接盲目替代原有器件;
平臺化項目,優先選用同封裝兼容LVDS/LVPECL的型號,預留后續方案迭代空間.
頻率控制元器件選型,從來不是只看單價,而是綜合抖動,功耗,溫漂,可靠性,交期,技術支持,供應鏈穩定度的系統性選擇.康華爾電子深耕Suntsu晶振代理業務,持續為國內硬件研發企業提供穩定,可靠的時鐘器件供應與技術配套服務,從樣品驗證,試產到大批量交付全程跟進.如果您正在評估萬兆以太網,光模塊,FPGA高速時鐘,工業采集,車載設備的差分振蕩器方案,想要獲取SuntsuLVPECL/LVDS振蕩器詳細規格書,抖動測試數據,樣品以及報價,歡迎隨時致電康華爾電子:0755-27838351,我們的技術和銷售團隊將第一時間為您提供專業選型支持.
